Блок розлива предназначен для розлива минеральной воды, газированной воды, питьевой негазированной воды, пива, розлив кваса, в т.ч. КВАСА ЖИВОГО БРОЖЕНИЯ, масла, кисломолочных продуктов, тана, айрана, розлив сокосодержащих газированных и негазированных напитков, и др. жидкостей в ПЭТ и стеклянные бутылки различной ёмкости, в составе линий розлива.
Конструкция разливочных патронов позволяет осуществлять розлив газированных напитков и "спокойных" жидкостей без переналадки оборудования.
За период изготовления оборудования, они зарекомендовали как простые и надежные машины работающие в составе линий розлива.
Технические характеристики ЮВЕСТ 4,0 БН для ПЭТ бутылок
Производит бут/час при емкости 0,33-0,5л
до 4200
при емкости 1,0 л
до 4000
при емкости 1,5 л.
до 2800
при емкости 2,0 л
до 2200
Кол-во разливочных патронов, шт
28
Установленная мощность, кВт
1,8
Давление сжатого воздуха мПа (кгс/см2)
0,45 (4,5)
Давление поступающего напитка мПа (кгс/см2)
0,4 (4)
Габаритные размеры, мм. длина
1980
ширина
1700
высота
2350
Масса, кг.
2200
Производительность указана бут/ч для газированной воды и газированных напитках на сахарозаменителях при соблюдении температурного режима не более + 6 град. С.
.При розливе пива при температуре не выше +2град. С, кваса, квасных напитков и сильно газированных напитков на сахаром сиропе при температуре не выше +6 град. С производительность может уменьшиться до -30% в зависимости от пенообразования указанных напитков.
При повышении указанных температур производительность по каждому типу напитка устанавливается экспериментально.
Блоки розлива включает в себя:
-Карусель розлива с разливочными патронами с системой продувки углекислым газом и с системой пневмомеханической подачи бутылок;
Элементы Блока розлива которые контактируют с пищевым продуктом выполнены из нержавеющей стали AISI 304 или 321.
Рама, плита и другие элементы изготовлены из Ст.20 с покраской и закрыты щитками из нержавеющей стали.
При заказе возможны дополнительные опции согласно Технического задания от Заказчика:
- варианты исполнения рамы и других элементов из Ст20 или нержавеющей стали
- применение специальных химстойких или кислотостойких нержавеющих сталей для определенных видах продукта
- система циркуляционной мойки оборудования с подключением к СИП мойке
- и другие элементы.
При отсутствии Технического задания от Заказчика Блоки розлива изготавливаются и поставляются в базовом варианте.
Схема подключения и обвязки оборудования смотрите здесь

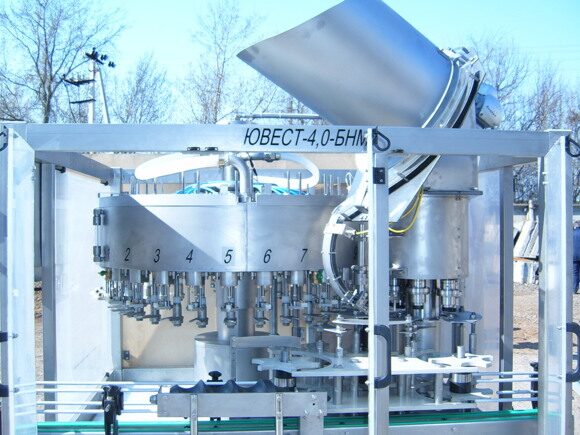

Устройство и принцип работы блока розлива ЮВЕСТ-4,0 БН.
1. Блок розлива состоит из основания, ротора, транспортерной секции, шнека, турникетных звёздочек, электрооборудования, пневмооборудования и привода.
2. Привод 8 крепится на основании. От него вращение передаётся на ротор розлива. От него через блок шестерен вращение передаётся турникетные звёздочки и шнек.
Основание установлено на резьбовых опорах, позволяющих производить регулировку машины по высоте на + 50 мм.
3. Ротор машины представляет собой полый вал, вращающийся в подшипниковых узлах. Вращение ротор получает от шестерни привода. На нижнюю часть вала одеты: обойма для подвода сжатого воздуха и стакан для подвода фасуемого напитка.
На валу также закреплен бак с патронами и столы подъема.
4. Стол подъема предназначен для поджатия бутылки к патрону. Сжатый воздух поступает через пневмораспределитель в нижнюю полость пневмоцилиндра. Поршень со штоком поднимается и поднимает за собой вилку, прижимая бутылку к патрону. При этом воздух из верхней полости пневмоцилиндра через пневмодроссель и глушитель пневмораспределителя сбрасывается в атмосферу.
5. Разливочный патрон предназначен для дозированного налива фасуемой жидкости в бутылку. Плита с колонками свободно перемещается относительно корпуса во втулках. В исходном положении шток под действием пружины опущен вниз. Проушина через плунжер нажимает на верхний конец штанги. Пружина сжата, а нижний конец штанги своим уплотнением перекрывает отверстие в корпусе для прохода фасуемого напитка. Когда стол подъема поднимает бутылку, последняя своим горлышком упирается в уплотнение, плита поднимается вверх, пока уплотнение не подожмется плотно к корпусу. При этом собачка нажимает на шток, проушина поднимает плунжер, а давление воды в баке удерживает штангу в нижнем положении. Проход разливаемой жидкости в бутылку остается закрытым, но открылось отверстие и СО2 из верхней части бака, через штангу и трубку начал поступать в бутылку.
Когда давление в бутылке и в баке уравняются под давлением пружины, штанга поднимается до упора в колпачок , отверстие остается открытым. Разливаемая жидкость начинает заполнять бутылку, а воздух, вытесняемый из бутылки, через трубку, штангу и отверстие переходит в бак.
Когда уровень жидкости в бутылке достигает нижнего конца трубки, налив прекращается. При дальнейшем движении патрона по кругу на собачку воздействует упор, и она проворачивается. При этом шток под действием пружины опускается, проушина нажимает на плунжер, перекрывается отверстие и далее штанга, опускаясь вниз, перекрывает отверстие для прохода фасуемой жидкости. При опускании стола подъёма вниз собачка возвращается на место.
Через систему уплотнений и отверстий в штоке верхняя полость бутылки соединяется с атмосферой через дроссельное отверстие. Происходит медленное стравливание давления в бутылке и далее стол подъема отводит наполненную бутылку от патрона.
6. Пневмооборудование машины предназначено для подачи сжатого воздуха в столы подъема.
7. Описание работы схемы пневмо-гидравлической.
При подачи бутылки на вилку ролик пневмораспределителя выходит из зацепления с копиром. Распределитель К3...К переключается и подаёт воздух в нижнюю полость пневмоцилиндра Ц1...Ц , который поднимает стол подъёма с бутылкой вверх, поджимая бутылку к патрону, при этом воздух из верхней полости пневмоцилиндра сбрасывается через дроссель в атмосферу. Происходит налив напитка в бутылку. Сделав оборот, ролик пневмораспределителя входит в зацепление с копиром. Распределитель К3...К переключается и подаёт воздух в верхнюю полость цилиндра Ц1...Ц . Стол подъёма при этом опускается с бутылкой вниз. Бутылка снимается с вилки. Далее на её место подаётся следующая бутылка. Цикл повторяется.
8. Описание схемы электрической.
При включении сетевого выключателя QS1, включенных автоматах защиты FS1-FS5, загорается индикатор наличия сети УИ1, напряжение ~220V подается на трансформатор TV1, понижается до ~24V и через контакт реле давления КА и кнопку полного останова SB1, подается на выпрямитель U1. Выпрямленное напряжение фильтруется конденсатором С3, при этом включаются вентиляторы МО2, для обдува шкафа электроаппаратуры и МО1 для обдува микросхемы стабилизатора DA1. Стабилизированное напряжение передается далее в схему управления режимами работы блока ЮВЕСТ-8,0-БНМ. Также включается счетчик наработки часов оборудования U2. Включение приводов блока производится кнопкой SB2. При этом включается реле К3 через индуктивный бесконтактный выключатель BQ1, осуществляющий защиту блока от падения бутылок. Непосредственное управление электродвигателями приводов, осуществляется частотными регуляторами Е1 и Е2. Включение производится контактами реле К3 через входы внешнего управления. Реверсирование частотного регулятора Е1 при наладке производится тумблером SA1, при этом вход внешнего управления частотного регулятора Е2 отключается.
База транзистора VT1 подключена к датчику нижнего уровня Д1, а база транзистора VT2 к датчику верхнего уровня Д2. Пока датчики оголены - транзисторы закрыты и реле K1 и K2 обесточены. Пневмораспределитель К2(YA2) закрыт, СО2в бак не подается, а пневмораспределитель К1(YA1) открыт и стравливает воздух из бака в атмосферу. При достижении уровня жидкости в баке нижнего датчика открывается транзистор VT1, срабатывает реле K2, через контакт K2:1, напряжение подается на электромагнит YA1 пневмораспределителя К1. Последний переключается и перекрывает сброс СО2 из бака в атмосферу. При достижении уровня жидкости в баке верхнего датчика открывается транзистор VT2.
Напряжение подается на электромагнит YA3...YA44 пневмораспределителя К3...К44 через бесконтактный торцевой переключатель BQ2...BQ43, как только последний входит в зону копира пневмораспределитель К3...К44 открыт, воздух через него проходит в нижнюю полость пневмоцилиндра Ц1...Ц42, при этом воздух из верхней полости пневмоцилиндров сбрасывается через дроссель в атмосферу.
Стол подъема поднимается вверх, поджимая бутылку к патрону. Как только машина прошла зону, где расположен копир, срабатывает бесконтактный торцевой переключатель BQ2...BQ43, который дает сигнал на электромагнит YA3...YA44 пневмораспределителя К3...К44. Последний переключается и воздух подается в верхнюю полость пневмоцилиндров Ц1...Ц42. При этом стравливание воздуха происходит через нижнюю полость пневмоцилиндра в атмосферу, через дроссель. Стол подъема при этом опускается вместе с бутылкой вниз. Цикл повторяется.
В электрическую схему включен тумблер SA1, SA2 который меняет фазировку электродвигателей.
Внимание! Включение и выключение тумблера SA1 и SA2 производится только при выключенной машине.
9.Принцип работы блока розлива.
Пустая бутылка, двигаясь по транспортеру, захватывается турникетными звездочками и подаётся на вилку стола подъёма. Пневмоцилиндр поджимает горлышко бутылки к патрону. Открывается подача СО2 из бака в бутылку и при достижении определенного давления в бутылке открывается подача в бутылку фасуемой жидкости. Наполнение бутылки жидкостью прекращается при достижении уровня жидкости кромки перепускной трубки патрона.
При дальнейшем движении патрона по кругу проворачивается собачка, стравливается избыточное давление из бутылки. Двигаясь далее, бутылка, увлекаемая крайними звёздочками, подаётся на цепь транспортёра.
